Hydraulikpumpen – Elektropumpen
FHDE 4000 D/DM

Das FASTEC FHDE 4000-D/DM ist ein leistungsfähiges, modular aufgebautes Elektrohydraulik-Hochdruckaggregat, das für den mobilen Industrieeinsatz ausgelegt ist.

Höchste Leistungsdichte durch direkte Druckerzeugung bis 4.000 bar (kein Druckübersetzer!)

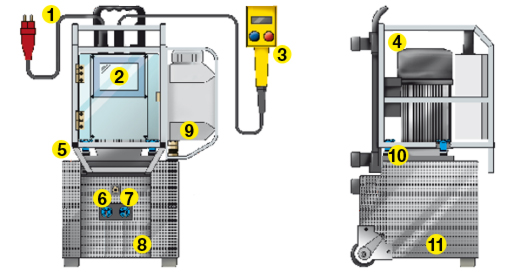

Aufbau FHDE 4000 DM TOP

• Ausziehbarer Griff für den einfachen und sicheren Transport [1]
• Steuerung mit Touchpanel und USB-Datenschnittstellen hinter bruchsicherem Glasschutz [2]
• Handbedienteil mit Multifunktionsdisplay [3]
• Abnehmbarer Motor mit zusätzlicher aktiver Kühlung [4]
• Dockingsystem für separaten Ölkühler [5]
• Integrierter Nebenstrom-Ölfilter mit elektronischer Überwachung [6]
• Versenkte Druckanschlüsse mit Multidockingsystem für separate Steuerblöcke [7]
• Vollverkleidung aus stabilem Aluminium-Lochblech [8]
• Separater abnehmbarer Hydraulik-Öltank in verschiedenen Grössen mit Schnellkupplung [9]
• Separatete und abnehmbare Antriebseinheit mit eigenem Stahlrahmen und Handgriff zum einfachen Transport [10]
• Direkt arbeitende Hochdruck-Hydarulik-Pumpeneinheit [11]

Vorteile TOP

• Robuste, kompakte und langlebige Bauweise
• Konstanter Druckaufbau ohne Unterbrechung
• Grosser Leistungsbereich (0,75 - 3 kW, Motormodul)
• Anschlussspannung nur 230V 1-phasig (alt. 400V 3-phasig)
• Elektronische Hochdruckregelung
• Elektrisch gesteuertes Druckablassventil
• Fernbedienung mit Multifunktionsdisplay
• Aktive Ölkühlung und -filterung (Kühlermodul)
• Module nach Einsatzfall (am Einsatzort) austauschbar
• Alle Module mit Schnellverriegelung (sofort einsatzbereit)
• Geringe Abmessungen und geringes Gewicht (< 20 Kg)
• Auch für Hydraulikschrauber geeignet
• Weitere Details siehe Ausführungsvarianten

Einsatzgebiete TOP

Das FASTEC FHDE 4000-DM bewährt sich beim:

• Einsatz von Schraubenspannvorrichtungen (SSV), Hydraulikmuttern (HM), ExpaTen, GripLoc und ExpaHub
• Einsatz mit Hydraulikschraubern
• Fügen und Lösen von Ölpressverbänden (z. B. Zahnrädern, Schnwungscheiben, Kupplungsnaben, Walzlägern, hydraulischen Kupplungen und Überlastsicherungen)

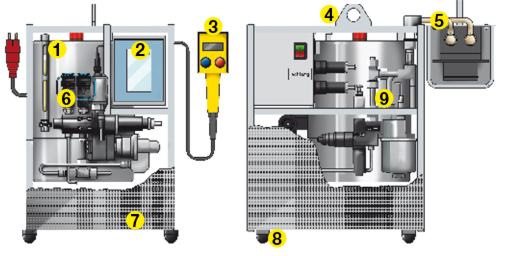

Aufbau FHDE 4000 D TOP

• Unterölmotor [1]
• Steuerung mit Touchpanel und USB-Datenschnittstellen [2]
• Handbedienteil mit Multifunktions-Display [3]
• Krananhängung [4]
• Abnehmbare Kühlereinheit [5]
• Verschiedene Anschlussvarianten für separate Steuerblöcke [6]
• Vollverkleidung aus stabilem Aluminium-Lochblech [7]
• Gummifüsse für einen ruhigen Lauf [8]
• Integrierter Nebenstrom-Ölfilter mit elektronischer Überwachung [9]

Vorteile TOP

• Robuste, kompakte und langlebige Bauweise
• Konstanter Druckaufbau ohne Unterbrechung
• Grosser Leistungsbereich (1,5 - 3 kW, Unterölmotor)
• Anschlussspannung nur 230V 1phasig (alt. 400V 3phasig)
• Elektronische Hochdruckregelung
• Elektrisch gesteuertes Druckablassventil
• Fernbedienung mit Multifunktionsdisplay
• Aktive Ölkühlung und -filterung (Kühlermodul)
• Neben SSV auch für Hydraulikschrauber geeignet
• Geringe Abmessungen und geringes Gewicht

Weitere Details siehe Ausführungsvarianten

Einsatzgebiete TOP

Das FASTEC FHDE 4000-D bewährt sich beim:

• Einsatz von Schraubenspannvorrichtungen (SSV), Hydraulikmuttern (HM), ExpaTen, Griploc und ExpaHub
• Einsatz mit Hydraulikschraubern
• Fügen und Lösen von Ölpressverbänden (z. B. Zahnrädern, Schwungscheiben, Kupplungsnaben, Walzlägern, hydraulischen Kupplungen und Überlastsicherungen)

Ausführungsvarianten TOP

Jedes Aggregat wird individuell nach Kundenwünschen gebaut. Die modulare Technik ermöglicht optimierte Investitionskosten. Detaillierte Ausführungsvarianten siehe auch Typenschlüssel.

Basisauswahl

Die Auswahl dieser Komponenten richtet sich nach dem Leistungsdiagramm

• Pumpendruck frei wählbar bis maximal 4.000 bar. Standardausführungen siehe Typenblatt
• Förderlesitung von 0,05 - 1,00 Liter/min
• Antriebsmotoren mit Zwangskühlung 230V 50 Hz von 0,75 kW bis 3kW, Versorgungskabel mit CEE-Stecker ab 1,5 kW alternativ dreiphasig 400V 50Hz, Kabellänge nach Kundenwunsch
• Verschiedene Öltanks in Standardgrößen oder nach Kundenwunsch
• Integrierter Tool-Service-Indicator (TSI)

Überwachungen

• Elektronische Drucküberwachung, optional mit mechanischem Manometer
• Ölstandsüberwachung optisch über Ölschauglas, optional mit elektrischer Abschaltung bei min. Ölstand
• Optionale Öltemperaturüberwachung im Ansaugbereich mit permanenter Anzeige im Display
• Optionale Motortemperaturüberwachung mit permanenter Anzeige im Display und automatischer Abschaltung

Hydraulische Anschlüsse

• Bis zu 4 Hochdruckanschlüsse der verschiedensten Ausführungen oder Sonderverteiler nach Kundenwunsch
• Auf das System abgestimmte Kupplungen, Verteiler, Anschlußblöcke und Hydraulik-Hochdruckschläuche
• Diverse Anschlusskupplungen für Funktionsmodule

Funktionsmodule und Schnittstellen

• Separat abnehmbares Steuermodul zur Ansteuerung von einfach- oder doppeltwirkenden Hydraulikschraubern bis 1.000 bar, mit Schnellverschlusskupplungssystemen zum Ankuppeln bei Bedarf
• Separates abnehmbares Steuermodul zur manuellen Ansteuerung von 2K GripLoc-Kupplungen bis 3.000 bar
• Separat abnehmbares Ölkühlereinheit
• Optionale Werkzeugdatenschnittstellen wie Montage-Dokumentations-System (MDS) und Tool-Management-System (TMS)
• USB und Ethernet-Sschnittstellen
• Schnittstellen für Wegaufnehmer

Softwareerweiterungen

• Softwarepaket mit Montage-Dokumentation für einen automatischen und protokollierten Spannvorgang (MDS)
• Softwarepaket mit Dokumentation für Ölpressverbände (STG)
• Softwaremodul für manuelle / automatische Ansteuerung von Hydraulikschraubern
• Softwaremodul für manuelle Ansteuerung von GripLoc-Kupplungen
• Softwaremodul zur Datenspeicherung und Übertragung per USB- oder Ethernetschnittstelle
• Softwaremodul Tool-Management-System (TMS)
